Поможем разобраться в том, каких размеров должны быть дорожные знаки
Размер дорожного знака регламентируется в зависимости от места его применения по ГОСТ Р 52290-2004 на 4 типа и по ГОСТ 32945-2014 на 5 типов. Оба ГОСТ действующие.
Сравнительная таблица типоразмеров по ГОСТ:
|
Условия применения |
Типоразмер по |
Типоразмер по |
|
Автомобильные дороги с расчетной скоростью движения до 60 км/ч включительно (без усовершенствованного покрытия) |
|
1 |
|
Автомобильные дороги с расчетной скоростью движения более 60 до 100 км/ч включительно (с усовершенствованным покрытием) |
I - малого |
2 |
|
Автомобильные дороги с расчетной скоростью движения 120 км/ч и двумя полосами движения |
II - нормального |
3 |
|
Автомобильные дороги с расчетной скоростью движения 120 км/ч и более и четырьмя и более полосами движения |
III - большого |
4 |
|
Места производства работ на автомобильных дорогах с расчетной скоростью движения 140 км/ч и более |
IV - очень большого |
5 |
Первый и последний варианты размеров не пользуются спросом, поэтому в нашем каталоге указаны только типы I, II, III.
Под заказ мы можем изготовить любые знаки в полном соответствии со стандартами.
Примечания:
> Для прилегающих территорий типоразмер знаков должен соответствовать типоразмеру знаков автомобильной дороги, к которой они относятся.
> Допускается применение типоразмеров знаков бОльших, чем указано в таблице, независимо от условий применения.
> При соответствующем технико-экономическом обосновании допускается применение дорожных знаков типоразмеров 4 и 5 на участках концентрации дорожно-транспортных происшествий.

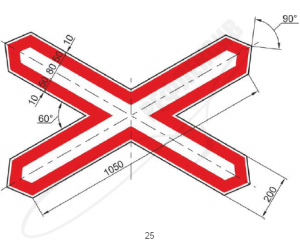

Сравнение размеров
Для примера возьмем самые популярные фигуры:
|
|
|
|
Типоразмер |
А, мм |
D, мм |
B, мм |
|
|
|
1 |
500 |
500 |
400 |
|
I |
2 |
700 |
600 |
600 |
|
II |
3 |
900 |
700 |
700 |
|
III |
4 |
1200 |
900 |
900 |
|
IV |
5 |
1500 |
1200 |
1200 |
* Отклонения линейных размеров каймы, символов, букв и цифр изображений знаков всех типоразмеров не должны превышать ±1 мм. Отклонения линейных размеров поля знаков всех типоразмеров не должны превышать ±1 мм, а знаков индивидуального проектирования - ±5 мм.
